キャンプで使う焚火ストーブ、薪ストーブ、または焚火台の中で
ウッドバーニングストーブとか
２層式薪ストーブ等の名前の
完全燃焼で煙の出ないストーブがあります
購入すれば、良いもので８０００円ほどしますが
今回は０円食堂ならぬ、
０円工作ということで
廃棄処分の材料から選んで作ることにしました
探し出した材料はこちら
煙突 オイル缶の蓋、ペンキの空き缶、クレーチングの切れ端
どれも廃棄処分なので０円でＯＫです
理屈はこうです
汚いイラストで申し訳ないのですが
２層の
内と外の間の空間を熱することで
上昇した空気が上部の穴から吹き出し
完全燃焼をして煙もでないという
優れたストーブです
それでは製作いってみよう
ペンキの空き缶の底に穴をあけて
空気抗とします
空き缶の上部に穴をあけます
使用後なのでペンキ等がついてますが
燃やせば消えますね
外側になる煙突の下部に穴をあけます
空気取り入れ抗です
煙突をカット
上下それぞれ４センチずつ、ペンキ缶より長くしています
ペンキ缶の上の余分な部分もグラインダーで切り取り
煙突の上部は折り返すので形成します
隙間は２センチです
それで４センチの長さで折ります
これはオプションなのですが
下部からの薪の差し入れ出来るように蓋を作ります
蝶番もその辺りに転がっていた使用済のものです
ペンキがついていました
それに合わせて、煙突にも切り出します
隙間があくと嫌なので
グラインダーではなく、ノミで叩き切ります
それでは組み立てです
均等に空間が空くように ２センチの角材をはめ込みながら
ビス止めします
ビス止めが一番お手軽でしょう
下からみるとこんな感じです
上部は折り返してふさいでいます
角材をかませての叩いての形成です
これも使用済みの金具です
最後に耐火ペイントでお化粧
これはドネルケバブを自作した時に使ったペンキでした
完成です
ペンキを塗ることで美しくなりました
底にはオイル缶の蓋ですがなんでも構いません
蓋のしたに台をおいて直火禁止の所でも
対応できますね
クレーチングの切れ端で五徳の代わりにします
下から
上から
それでは燃やしてみましょう
上部の吹き出し口から熱せられた空気が吹き出し
よく燃えているの分かります
煙も出てません

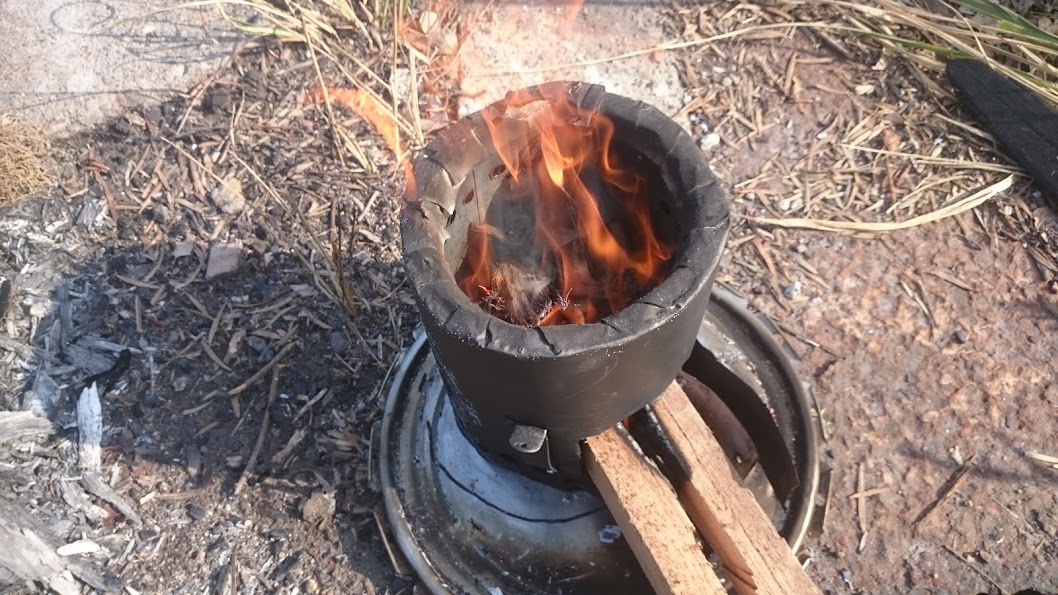

下部に角材を入れ時のケースです
ストーブ自体は小さいので、
再々、小枝や薪を入れないといけませんが
下部に角材を入れ込んでおくと
長時間の燃焼が可能になります
こちらは大きな角ブロックの薪を投入したケースですが
燃焼が不安定ですね
薪の状態や風等に左右されて
自燃できる時と出来ない時があります
０円工作ということで、
廃棄材料で作ったので
耐久性は期待できません
本来ならステンレスの厚版で製作すれば
耐久性ばっちりですが
これはこれで大満足です
