木製折り畳み式３段ラック（BRIWAX仕上げ）

木製折り畳み式３段ラック
（BRIWAX仕上げ）の製作


お洒落なキャンプのアイテム
折り畳み式の木製ラック
キャンプに限らず、
ガーデニングでも使用されている
複数段のラック

キャプテンスタッグ 木製 3段 ラックや

コーナン木棚三段のが人気です

この上のが　

キャプテンスタッグ 木製 3段 ラック

Anazonで２８００円ほどです

これを真似て作ってみました

既成の安っぽいのでなく

BRIWAXを使っての

ヴィンテージ感のある高級ラックを

目指します

材料
・ＳＰＦ　１Ｘ４　　　３本（計６００円程）

・角材　　　　　計　１４本（計３００円程）
・M8ボルト各種　　　　　１６本（計５００円程）

・装飾釘　　　　　　　２袋　　（２００円程）

・オイルステイン　　　必要量（２００円分ほど使用）

・BRIWAX                 必要量（２００円分ほど使用）

材料費は　合計　２，０００円ほどでしょうか

まずはＳＰＦ材３枚を割り、６枚にします
ほどよい厚み　９mmにするためです

・棚板　　３６０Ｘ９０Ｘ９　　　１８枚
・Ｘ支え　４５０Ｘ３０Ｘ１６　　　８本
・軸支え　６３０Ｘ２１Ｘ２１　　　４本
　　　　　６００Ｘ２１Ｘ２１　　　２本
・受けの板　６００Ｘ２１Ｘ１０　　３本

全体のサイズは　横　６００　幅　３６０　　高さ　６００

ボルトを通すところを穴あけ
まずはポンチで位置決め

脚の部分です。部材共通です

軸の角材です
経費削減で７ｍｍの穴をあけて
８ｍｍのボルトを入れ込みます

水を吸った状態で、ボルトを入れ込みます

鉄と木用の接着剤を入れ込みます

棚板の回転しない部分は、釘、ダボ等で固定しても
構わないのです

 骨組みの完成
これがアコーデオンのように開閉

軸の部分の片側だけを本体に接着して
棚板を作っていきます
垂直をだします

クランプで固定
下の方にある丸い板は、間隔を均等にするために
はめ込んだものです

裏側に　軸に受け止めてもらう角材を接着
これと軸を引っかけて、固定するのです

折り畳んで見るとこんな感じ（裏から）

雨で濡れて、接着剤が利かないときのために
装飾釘でも固定
考えてみれば、接着剤は必要ないかもしれません

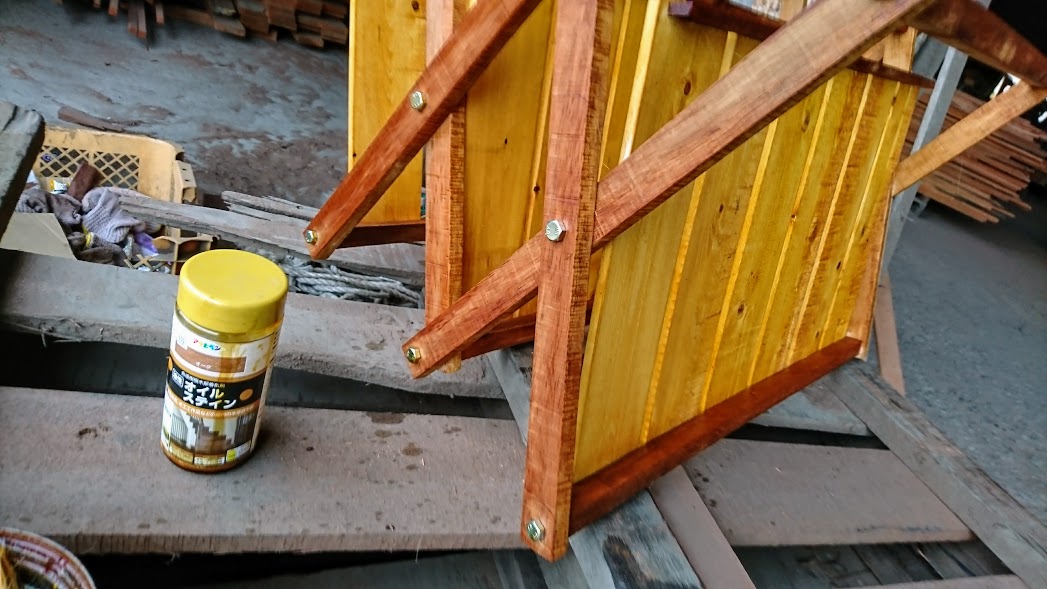

一応の完成です
あとは、好みで塗装ですね

オイルステインからBRIWAX仕上げで

ヴィンテージ感をめざします

オーク色でこんな感じですね

分かりやすいように
左が BRIWAXを塗ったものです
さすが優れものです
大のお気に入り

たわしでゴシゴシして、乾いた布で磨きます

じゃじゃ～ん
完成しました

このアンティークな感じ
キャンプでも目立つこと間違いなしですね

棚板の下側の角材で
軸に広げた時にひっかけて固定するのです




折り畳めばこんな感じです
